最新閥門型號編制方法
如今閥門的類型和材料種類越來越多，閥門型號的編制也愈來愈復雜，閥門型號的標準化對閥門的設計、選用提供了方便。我國雖然有閥門型號編制的統一標準，但逐漸不能適應閥門工業發展的需要。目前，閥門制造廠一般采用統一的編號方法；不能采用統一編號方法的，各生產廠家可按自己的情況制訂出編號方法。
閥門型號編制方法規定了閥門的型號說明、閥門類型、驅動方式、連接形式、結構形式、密封面材料、壓力和閥體材料代號的表示方法。閥門型號編制方法適用于各類閘閥、截止閥、節流閥、蝶閥、球閥、隔膜閥、旋塞閥、止回閥、排污閥、柱塞閥、減壓閥、疏水閥、安全閥的管道閥門產品。
標準閥門型號表示方法
一單元、閥門類型（代號）：
| 類型 | 蝶閥 | 安全閥 | 隔膜閥 | 球閥 | 閘閥 | 止回閥 | 旋塞閥 | 減壓閥 | 截止閥 | 過濾器 | 放料閥 | 安全閥 |
| 代號 | D | A | G | Q | Z | H | X | Y | J | GL | FL | A |

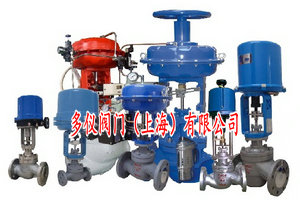

二單元、閥門傳動方式（代號）：
| 方式 | 電磁動 | 電磁液動 | 電液動 | 蝸輪 | 正齒輪 | 傘齒輪 | 氣動 | 液動 | 氣-液動 | 電動 | 手柄 | 手輪 |
| 代號 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 無代號 | 無代號 |
三單元、閥門連接方式（代號）：
| 連接方式 | 內螺紋 | 外螺紋 | 兩不同連接 | 法蘭 | 焊接 | 對夾 | 卡箍 | 卡套 |
| 代號 | 1 | 2 | 3 | 4 | 6 | 7 | 8 | 9 |
四單元、閥門結構形式（代號）：

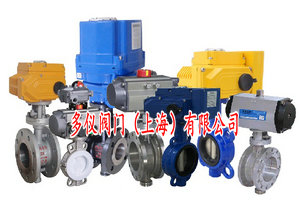

蝶閥結構形式 （代號）：
| 蝶閥結構形式 | 蝶閥代號 | 蝶閥結構形式 | 蝶閥代號 | ||
| 密 封 型 | 單 偏 心 | 0 | 非密封型 | 單 偏 心 | 5 |
| 中心垂直板 | 1 | 中心垂直板 | 6 | ||
| 雙 偏 心 | 2 | 雙 偏 心 | 7 | ||
| 三 偏 心 | 3 | 三 偏 心 | 8 | ||
| 連桿機構 | 4 | 連桿機構 | 9 | ||
閘閥結構形式（代號）：
| 閘閥結構形式 | 閘閥代號 | |||
| 閥桿升降式 | 楔式閘板 | 彈 性 閘 板 | 0 | |
| （明桿） | 剛性閘板 | 單 閘 板 | 1 | |
| 雙 閘 板 | 2 | |||
| 平行式閘板 | 單 閘 板 | 3 | ||
| 雙 閘 板 | 4 | |||
| 閥桿非升降式（暗桿） | 楔式閘板 | 單 閘 板 | 5 | |
| 雙 閘 板 | 6 | |||
| 平行式閘板 | 單 閘 板 | 7 | ||
| 雙 閘 板 | 8 | |||
球閥結構形式（代號）：
| 球閥結構形式 | 球閥代號 | 球閥結構形式 | 球閥代號 | ||
| 浮 動 球 | 直通流道 | 1 | 固 定 球 | 直通流道 | 7 |
| Y形三通流道 | 2 | 四通流道 | 6 | ||
| L形三通流道 | 4 | T形三通流道 | 8 | ||
| T形三通流道 | 5 | L形三通流道 | 9 | ||
| — | — | 半球直通 | 0 | ||
止回閥結構形式（代號）：
| 止回閥 結構形式 | 止回閥代號 | 止回閥結構形式 | 止回閥代號 | ||
| 升降式閥瓣 | 直通流道 | 1 | 旋啟式閥瓣 | 單瓣結構 | 4 |
| 立式結構 | 2 | 多瓣結構 | 5 | ||
| 角式流道 | 3 | 雙瓣結構 | 6 | ||
| — | — | — | 蝶形止回式 | 7 | |
截止閥、節流閥和柱塞閥結構形式（代號）：
| 截止閥結構形式 | 截止閥代號 | 截止閥結構形式 | 截止閥代號 | ||
| 閥瓣非平衡式 | 直通流道 | 1 | 閥瓣平衡式 | 直通流道 | 6 |
| Z形流道 | 2 | 角式流道 | 7 | ||
| 三通流道 | 3 | — | — | ||
| 角式流道 | 4 | — | — | ||
| 直流流道 | 5 | — | — | ||
隔膜閥結構形式（代號）：
| 隔膜閥結構形式 | 隔膜閥代號 | 隔膜閥結構形式 | 隔膜閥代號 |
| 屋脊流道 | 1 | 直通流道 | 6 |
| 直流流道 | 5 | Y形角式流道 | 8 |
旋塞閥結構形式（代號）：
| 旋塞閥結構形式 | 旋塞閥代號 | 旋塞閥結構形式 | 旋塞閥代號 | ||
| 填料密封 | 直通流道 | 3 | 油 密 封 | 直通流道 | 7 |
| T形三通流道 | 4 | T形三通流道 | 8 | ||
| 四通流道 | 5 | — | — | ||
安全閥結構形式（代號）：
| 安全閥結構形式 | 安全閥代號 | 安全閥結構形式 | 安全閥代號 | ||
| 彈簧載荷彈簧密封結構 | 帶散熱片全啟式 | 0 | 彈簧載荷彈簧不封閉且?guī)О馐纸Y(jié)構 | 微啟式、雙聯閥 | 3 |
| 微啟式 | 1 | 微啟式 | 7 | ||
| 全啟式 | 2 | 全啟式 | 8 | ||
| 帶扳手全啟式 | 4 | — | — | ||
| 杠桿式 | 單杠桿 | 2 | 帶控制機構全啟式 | 6 | |
| 雙杠桿 | 4 | 脈 沖 式 | 9 | ||
減壓閥結構形式（代號）：
| 減壓閥結構形式 | 減壓閥代號 | 減壓閥結構形式 | 減壓閥代號 |
| 薄 膜 式 | 1 | 波紋管式 | 4 |
| 彈簧薄膜式 | 2 | 杠 桿 式 | 5 |
| 活 塞 式 | 3 | — | — |
疏水閥結構形式（代號）：
| 減壓閥結構形式 | 減壓閥代號 | 減壓閥結構形式 | 減壓閥代號 |
| 浮球式 | 1 | 蒸汽壓力式或膜盒式 | 6 |
| 浮桶式 | 3 | 雙金屬片式 | 7 |
| 液體或固體膨脹式 | 4 | 脈沖式 | 8 |
| 鐘形浮子式 | 5 | 圓盤熱動力式 | 9 |
排污閥結構形式（代號）：
| 排污閥結構形式 | 排污閥代號 | 排污閥結構形式 | 排污閥代號 | ||
| 液面連接排放 | 截止型直通式 | 1 | 液底間斷排放 | 截止型直流式 | 5 |
| 截止型角式 | 2 | 截止型直通式 | 6 | ||
| — | — | 截止型角式 | 7 | ||
| — | — | 浮動閘板型直通式 | 8 | ||
五單元、閥門密封材質（代號）：
| 材料 | 巴氏合金 | 搪 | 滲氮鋼 | 18-8系不銹鋼 | 氟塑料 | 玻璃 | Cr13不銹鋼 | 襯膠 | 蒙乃爾合金 |
| 代號 | B | C | D | E | F | G | H | J | M |
| 材料 | 尼龍塑料 | 蒙乃爾 | 襯鉛 | Mo2Ti不銹鋼 | 塑料 | 銅合金 | 橡膠 | 硬質合金 | 閥體直接加工 |
| 代號 | N | P | Q | R | S | T | X | Y | W |
六單元、閥門公稱壓力（代號）：
閥門公稱壓力數值用阿拉伯數字直接表示，它是MPa的10倍。壓力1.0MPA 即是DN=1.0MPA 公稱壓力為10公斤。表示閥門的公稱壓力！
七單元、閥門閥體材料(代號)：
| 閥體材料 | 鈦及鈦合金 | 碳鋼 | Cr13系不銹鋼 | 鉻鉬鋼 | 可鍛鑄鐵 | 鋁合金 |
| 代號 | A | C | H | I | K | L |
| 閥體材料 | 球墨鑄鐵 | Mo2Ti系不銹鋼 | 塑料 | 銅及銅合金 | 18-8系不銹鋼 | 灰鑄鐵 |
| 代號 | Q | R | S | T | P | Z |
