多儀閥門 – 閘閥 – 電動閘閥系列

電動軟密封閘閥

閥門型號：Z945X
通徑規格：DN50～DN1200
結構形式：暗桿楔式單閘板
閥體材質：球墨鑄鐵、鑄鋼WCB、不銹鋼304
公稱壓力：PN10、PN16、PN25
適用溫度：0～80℃
應用范圍：工業、冶金、煙氣除塵、環保等管道
產品特點：密封性好，耐腐蝕，流通能力大，不會引起滯留雜物

電動軟密封閘閥概述：

電動軟密封閘閥，一種全新的防腐工業用的閘閥。Z945X電動軟密封彈性座封閘閥主要靠橡膠彈性來密封，在閘板和閥腔（閥體內壁，包括閥座上）都襯有橡膠或四氟等一系列材料，是由采用三道“O”型密封圈的軟密封閘閥和電動執行機構組合而成，一般應用于在水系統上，利用橡膠的彈性變形讓閘閥密閉，密封性能非常好，可達到零泄漏。

電動軟密封閘閥標準規范：

《通用閥門法蘭連接鐵制閘閥》GB/T 12232-2005

《鋼制閥門一般要求》GB/T 12224-2005

《管線用鋼制平板閘閥》JB/T 5298-91

《閥門的檢驗與試驗》JB/T 9092-1999

電動軟密封閘閥技術參數：

公稱通經：50～1200mm

公稱壓力：1.0～2.5MPa

連接方式：法蘭式

工作溫度：0～80℃

控制方式：電動控制（電源驅動）

適用介質：水、油品、氣體等

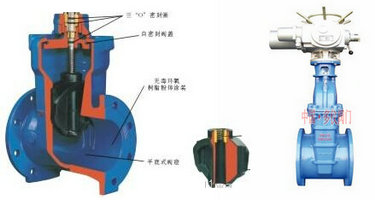

軟密封彈性座封閘閥結構圖

電動軟密封閘閥零件材料：

閥體	灰鑄鐵、球墨鑄鐵、鑄鋼
閘板	球墨鑄鐵外覆三元乙丙或丁腈橡膠
密封圈	丁腈橡膠
閥蓋	灰鑄鐵、球墨鑄鐵、鑄鋼
閥桿	不銹鋼
"O"形密封圈	丁腈橡膠
螺栓	不銹鋼
壓蓋	球墨鑄鐵、鑄鋼
